描述/应用：
|
SASPHF型水力平衡阀用于平衡制冷，供热和生活用水系统，精确调节流量。
SASPHF型水力平衡阀是一种手动平衡阀，具备下列功能：
- 带有2件针式测量接头
- 具有关断功能，手轮旋转一圈均有对应的数字刻度
- 数字刻度指示水力平衡阀开度，并具有锁定记忆功能
- 手轮为内升降结构设计，安装无需预留空间
材质说明：
DN15~DN50SASPHF型水力平衡阀阀体材质为青铜，采用内螺纹连接：
|
类型
| 材质
| DN
| 内螺纹
| KVS
| ζ
| 重量(Kg)
| 产品型号
|
| 青铜，带有2件测量接头
| 15
| G1/2
| 2.52
| 5.06
| 0.6
| SASPHF-15
| 20
| G3/4
| 5.77
| 8.46
| 0.7
| SASPHF-20
| 25
| G1
| 8.50
| 8.64
| 0.9
| SASPHF-25
| 32
| G1 1/4
| 13.57
| 13.37
| 1.2
| SASPHF-32
| 40
| G1 1/2
| 19.20
| 11.34
| 1.6
| SASPHF-40
| 50
| G2
| 31.97
| 12.65
| 2.2
| SASPHF-50
|
订货
SASPHF型水力平衡阀DN15~DN50（内螺纹连接）

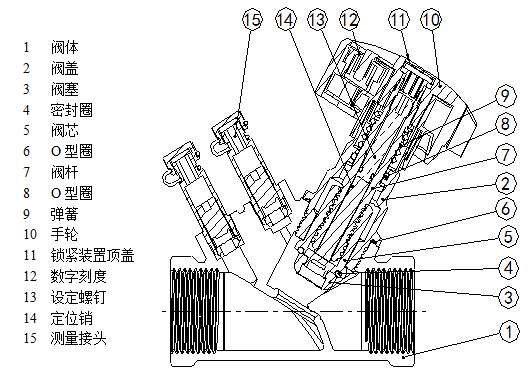

设计
SASPHF型水力平衡阀DN15~DN50（内螺纹连接）
|
锁定和关断
顺时针旋转SASPHF水力平衡阀的手轮，可关断水力平衡阀。手轮顶部的方向箭头和数字刻度为水力平衡阀行程信息。
类型：SASPHF
KVS：最大KVS
公称直径：DN15~DN50
|
锁定可用内六角工具进行锁定。
测量
SASPHF DN15~DN50
|
经过SASPHF水力平衡阀的流量可用本公司配备的水力平衡阀智能仪表来测量，带有两个针式测量头。
SASPHF水力平衡阀进口和出口侧各有一个测量接头，可测不同行程水力平衡阀进出口压降。
用测量设备确定流量时，要根据水力平衡阀进出口两侧压降和水力平衡阀的KVS值来计算。
测量经过水力平衡阀的相关参数非常简便、迅速，需要输入至测量设备中的信息也较少。
根据预设定值，旋转手轮，设定流量至对应的数字刻度上，同时通过水力平衡阀的确切流量也可在测量设备上直接读出。
|
设定/调节
|
SASPHF DN15~DN50
|
通过设定手轮来调节流量。
手轮上数字刻度盘上的数字与SASPHF水力平衡阀内部阀芯的位置（KVS）相对应。
顺时针旋转手轮，阀芯开度越来越小，KVS和流量越来越小，直至最终关断水力平衡阀。
逆时针旋转手轮，阀芯开度越来越大，KV和流量越来越大，直至流量达到设定值。
|
水力平衡阀选型
水力平衡阀用于消除环路的剩余压头，限制环路水流量用的。
1.对于新建工程和管网改造资料齐全的系统，需要在管网水力计算的基础上，根据各支路的实际状况，计算出各支路水力平衡阀的流量值。估算出需要消耗的剩余压头，然后根据水力平衡阀的线算图进行选择，建议其值在60%-90%范围内选择其型号。
2.对旧系统资料不全，无法进行水力计算，根据该水力平衡阀的供热（制冷）面积，估算出设计流量，（由于采暖热负荷以供热面积除以供回水设计温差）；按管径求出设计流量时管内的流速 （m/s），由该型号水力平衡阀的局部阻力系数 按公式 （Pa）求值，（式中 =1000Kg/m3）。如果 <2KPa，可改选小口径的水力平衡阀；如果>150KPa，可选用大一口径的。
换算公式
——水力平衡阀前后压差  ——阀门的流量  ——阀门的流量系数
水力平衡阀选型计算
示例：
设置水力平衡阀：要求流量为1.8m3/h，压差为20KPa。
解：连接1.8m3/h和20KPa两点，得到KV=4，从KV=4作水平线与DN25线标相交于开度63%、与DN32线标相交于开度43%、与DN40线标相交于开度34%,，三个型号都可选用。
线算图一：
|
